(21) 97111566/03 (22) 08.07.97 (46) 27.05.99 Бюл. № 15 (72) Шарифов Махир Зафар оглы, Леонов В.А., Вершинин Ю.Н., Богданов В.Л., Гулин А.В., Ермолов Б.А., Егорин О.А., Шевелев А.В., Донков П.В. (71) (73) Шарифов Махир Зафар оглы, Леонов Василий Александрович (56) RU 2067164 С1, 27.09.96. RU 2059796 С1, 10.05.96. RU 2052080 С1, 10.01.96. RU 2029073 С1, 20.02.95. US 5562161 А1, 08.10.96. FR 2631379 А1, 17.11.89. Мирзаджанзаде А.Х. Технология и техника добычи нефти.-М.: Недра, 1986, с Л18, 119 и 130. Зайцев Ю.В. Справочное пособие по газлифтному способу эксплуатации скважин.-М.: Недра, 1984, с.32, 66 и 72. (98) 626440 Нижневартовск, Тюменская обл.. ул.Ленина 5А НижневартовскНИПИ-нефть, Газлифтная лаборатория, Шарифову М.З., Леонову В.А (54) СКВАЖИННАЯ УСТАНОВКА

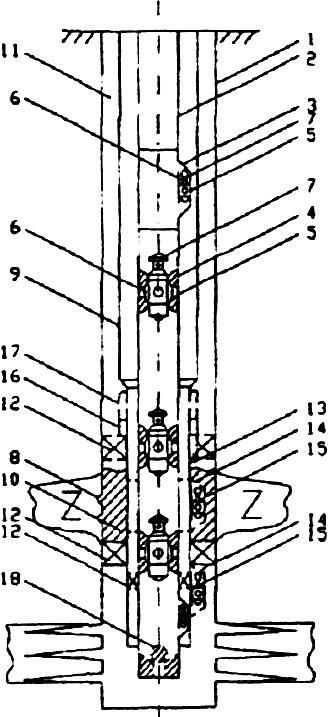

(57) Изобретение предназначено для реконструкции устаревших и изношенных скважин вместо бурения новых, а также для эксплуатации скважины с дефектными эксплуатационными колоннами. Скважинная установка включает спущенные в эксплуатационную колонну труб насосно-компрессорные трубы (НКТ) со скважинными овальными камерами и/или центральными ниппелями, имеющими поперечные каналы и посадочное гнездо со съемным клапаном в виде корпуса с радиальными, осевым и гидравлически соединенными с ним поперечными каналами, уплотнениями и фиксатором, внутри корпуса установлен управляющий элемент, связанный со штоком запорного элемента.

До глубины ниже негерметичного участка эксплуатационной колонны труб установлена дополнительная колонна труб, в кольцевом пространстве, образован-ном между колоннами труб, установлен цементный мост и/или один или несколько герметично изолирующих их полости разобщителей, при этом НКТ установлены внутри дополнительной колонны труб, причем часть поверхности скважинной овальной камеры над посадочным гнездом съемного клапана выполнена сдавленной с двух сторон во внутреннюю полость и/или корпус съемного клапана в центральном ниппеле выполнен с внутренними продольными неосевыми сквозными каналами, гидравлически сообщающими полости насосно-компрессорных труб над и под центральным ниппелем. Изобретение обеспечивает увеличение добычи нефти, повышает срок службы использования скважины и надежность в работе установки. 7 з.п.ф-лы, 5 ил.
