(21) 96116208/03 (22) 1996.08.08 (46) 1998.07.10 (56) 1. Зайцев Ю.В. и др. Справочное пособие по газлифтному способу эксплуатации скважин. - М.: Недра, 1984, с.130. 2. SU, авторское свидетельство, 1645 444, кл. E 21 B 23/00, 1991. 3. Зайцев Ю.В. и др. Справочное пособие по газлифтному способу эксплуатации скважин. - М.: Недра, 1984, с.131. (71) (73) Шарифов Махир Зафар оглы; Егорин Олег Анатольевич (72) Шарифов Махир Зафар оглы; Егорин О.А.; Анатоллы Фикрет Назим оглы; Леонов В.А.; Ермошин А.Н.; Сухарев С.Е.; Кузнецов Н.Н.; Попова Е.М.

(54) УНИВЕРСАЛЬНЫЙ СКВАЖИННЫЙ ИНСТРУМЕНТ

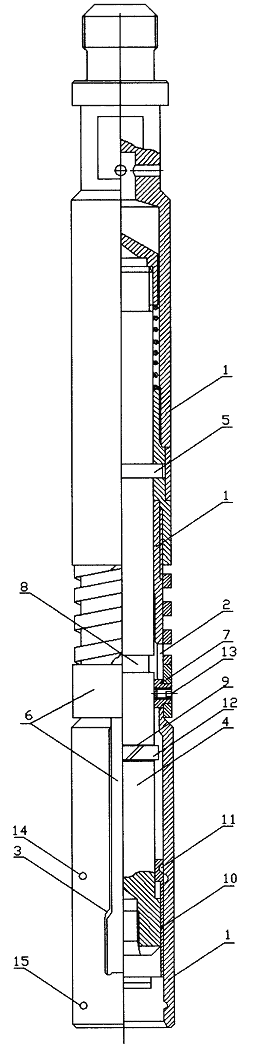

Использование: универсальный скважинный инструмент предназначен для установки и извлечения скваженных клапанов или приборов из посадочных ниппелей или карманов. Универсальный скважинный инструмент включает полый корпус с продольными прорезями и окнами, внутри которого установлен подпружиненный шток, связанный с ним через штифт, срезаемый под большим усилием. Снаружи корпуса установлена подпружиненная цанга с лепестками, расположенными в продольных окнах. Ограничители цанги расположены в продольных прорезях корпуса. Шток выполнен о углубленными верхней и нижней расточками. На штоке установлены свободная или подпружиненная втулка с канавкой и зафиксированное кольцо на нижней расточке. На ограничителе установлены стопорные винты. На корпусе выполнены верхние и нижние сквозные каналы для штифтов, срезаемых под меньшим усилием. Использование вместо спускного и подъемного инструмента одного универсального повышает эффективность и снижает затраты на изготовление инструмента. 4 ил.
